程控电话交换机正确接地方法

时间:2024-03-31
浏览量:296
分享:

    安装程控电话交换机,需要正确接地,千万不能马虎,接地条件直接影响通话质量、防雷设施和控制器工作的稳定性,未接地或未正确接地的话,机内k20抗雷击保护将不起作用,有时甚至可能对工作人员的人身安全造成威胁!!!

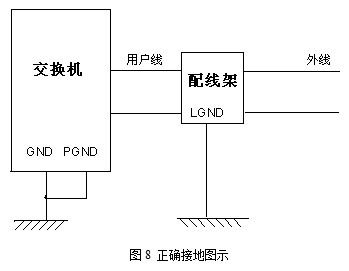

正确接地:

 程控电话交换机的接地线应和配线架及其它设备的接地线分开,交换机单独接地!!


通信电缆的屏蔽层应和配线架地(LGND)相接。这样,可泄放由于外线碰高压、雷击干扰、电力感应等异常情况引起的过剩电荷。









错误接地:














接地要求:

1、接地导线应采用铜导线以降低高频阻抗,接地线尽量粗、短;

2、接地端子必须拧紧,以机械方式保证接触良好;

3、交换机的接地要求非常严格,接地电阻应小于4欧姆;

4、 接地条件直接影响通话质量、防雷设施和控制器工作的稳定性,未接地或未正确接地的话,机内k20抗雷击保护将不起作用,有时甚至可能对工作人员的人身安全造成威胁!!!
