网络电话交换机IPPBX服务器及OLT放在中心机房，它可以看作是一个L2交换机或者L3路由交换机。在下行方向，OLT提供面向无源光纤网络（ODN）的光纤接口；在上行方向，OLT将提供GE光/电接口，将来10Gbit/s的以太网技术标准定型后，OLT也会支持类似的高速接口。为了提供多业务接入，OLT还可支持E1以及OC3等接口，来实现传统话音的接入或电路中继业务。OUN语音端口注册到电话交换机IPPBX上，实现号码分配。

在EPON的网管方面，OLT是主要的控制中心，内置OAMPAgent，可以管理其下的ONU终端设备，实现网络管理的五大功能。EPON网管可以通过在OLT上定义用户带宽参数来控制用户业务质量，通过编写访问控制列表来实现网络安全控制，通过读取MIB库获取系统状态以及用户状态信息等，还能提供有效的用户隔离。

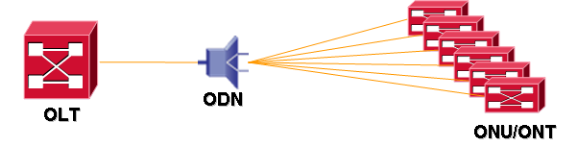

ODN是光分发网，由无源光纤分支器和光纤构成。无源光纤分支器是连接OLT和ONU的无源设备，它的功能是分发下行数据和集中上行数据。无源分光器的部署相当灵活，由于是无源器件，几乎可以适应于所有环境。一般无源光纤分支器的分光比有1：2、1：4、1：8、1：16、1：32、1：64等。一般建议采用一级分光，最多不能超过二级分光。

ONU是放在各栋楼侧的终端设备，EPON中的ONU采用以太网协议，实现了成本低廉的以太网第二层交换功能。由于使用以太网协议，在通信的过程中就不再需要协议转换，实现ONU对用户数据的透明传送。OLT到ONU之间采用加密协议保证用户数据的安全性。

EPON的工作原理

EPON在OLT和ONU间采用单根光纤提供对称1.25Gbps带宽，受物理接口限制，实际提供1Gbps带宽，可传输数据、语音和视频业务。EPON在单芯光纤上采用波分复用（WDM）技术，上下行数据流分别在不同的频段传输。其中，下行1490nm，上行1310nm。

下行的数据流采用广播方式，OLT将802.3格式的以太网帧数据流通过单播复制的方式推送到所有的ONU处；ONU通过判断以太网帧帧头里的由OLT分配的LLID（LogicalLinkID）来判断是否接收，接收属于自己的数据帧将不属于自己的数据帧丢弃。
